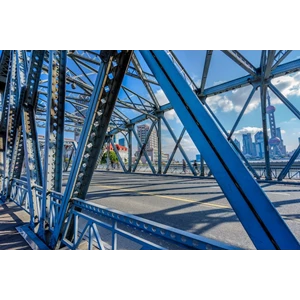

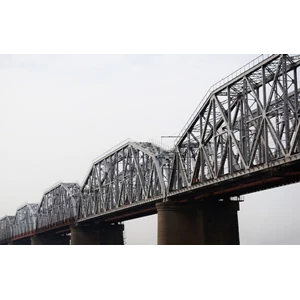

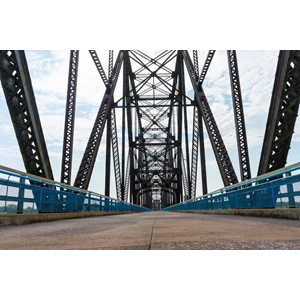

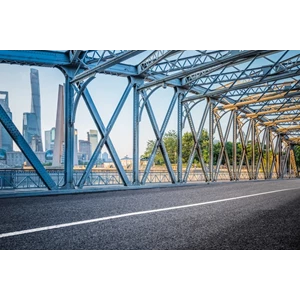

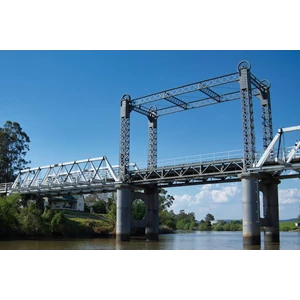

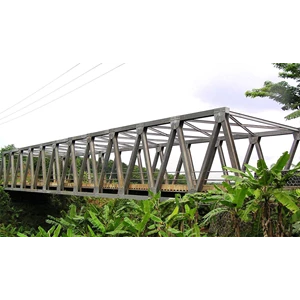

Jembatan Rangka Baja | Steel Truss Bridge
JENIS_JENIS JEMBATAN :
Jembatan diklasifikasikan berdasarkan klasifikasi jalan sesuai dengan Direktorat Jenderal Bina Marga, Kementerian Pekerjaan Umum, Republik Indonesia, sebagai berikut:
a. Jembatan Permanen Kelas A
Dirancang sebagai jembatan permanen dengan lebar total jembatan 9 m (badan jalan 7 m dan lebar trotoar 1 m (kanan-kiri)) yang menggunakan beban lalu lintas BM – 100 (100 % sesuai dengan pembebanan di Spesifikasi Pembebanan untuk Jembatan & Jalan Raya No 12/1970 ( Revisi 1988).
b. Jembatan Permanen Kelas B
Dirancang sebagai jembatan permanen dengan lebar total jembatan 7 m (badan jalan 6 m dan lebar trotoar 0,5 m (kanan-kiri)) yang menggunakan beban lalu lintas BM – 100 (100 % sesuai dengan pembebanan di Spesifikasi Pembebanan untuk Jembatan & Jalan Raya No 12/1970 (Revisi 1988).
c. Jembatan Permanen Kelas C
Dirancang sebagai jembatan permanen dengan lebar total jembatan 4,5 m (badan jalan 3,5 m dan lebar trotoar 0,5 m (kanan-kiri)) yang menggunakan beban lalu lintas BM – 70 (70 % sesuai dengan pembebanan di Spesifikasi Pembebanan untuk Jembatan & Jalan Raya No 12/1970 (Revisi 1988).
STANDARD DESIGN :
a. Desain Jembatan BMS 1992 (Bridge Management System) Direktorat Bina Marga, Kementrian Pekerjaan Umum.
b. Standard Spesifikasi untuk Jembatan & Jalan Raya AASHTO 1992 Edisi 15 (American Association of State and Transportations Officials).
SPESIFIKASI MATERIAL :
a. Struktur Utama: High Tensile Steel (JIS SM-490 atau equivalent).
b. Struktur Sekunder: High Tensile Steel (JIS SM-400 atau equivalent).
c. Baut & Washer: A-325 atau equivalent dengan grade 8.8.
d. Las: Sesuai dengan AWS (American Welding Standard) dengan elektroda E70xx atau E60xx disesuaikan dengan bahan baja yang dilas.
e. Proteksi: Hot Dip Galvanized atau Zinc Rich Paint dengan minimum ketebalan 100 Micron atau sesuai permintaan.
f. Elastometric Pad: Karet atau sintetis dengan kekerasan 55 +/- 5 dan lapisan internal pelat baja SS-400.
Untuk info lebih lanjut hubungi 0812-9767-7366
